TIPOS DE GRÁFICAS

¿QUE ES GRÁFICA?
Los gráficos se usan para presentar series de datos numéricos en formato gráfico y así facilitan el análisis de grandes cantidades de información.

ELEMENTOS GRÁFICOS

Una imagen del gráfico se compone de varios elementos, como leyendas, ejes, series y otros elementos de gráfico. Cada elemento de gráfico corresponde a un objeto.

La siguiente imagen muestra muchos de los elementos de gráfico en la imagen del gráfico.

Imagen de gráfico

La imagen del gráfico es la imagen completa que se genera y corresponde a la clase raíz Chart.

Serie

Grupo relacionado de puntos de datos. Cada serie tiene un tipo de gráfico asociado. El número de serie que un gráfico puede mostrar y cómo muestra la serie depende del tipo de gráfico que se especifica.

Este elemento corresponde a la clase Series.

Área del gráfico

Área rectangular que se utiliza para dibujar la serie, etiquetas, ejes, líneas de cuadrícula, marcas de paso, etc. Dependiendo del tipo de gráfico, se pueden trazar varias series en una área del gráfico. Este elemento corresponde a la clase ChartArea.

Área de trazado

Área rectangular del área del gráfico que se utiliza para trazar la serie del gráfico y las líneas de cuadrícula. Las etiquetas, marcas de paso y títulos de eje se dibujan fuera del área de trazado, pero dentro del área del gráfico. El área de trazado puede establecerse utilizando la propiedad InnerPlotPosition.

Título

Título en la imagen del gráfico. Puede agregar cualquier número de títulos a una imagen del gráfico.

Etiqueta de eje

Una etiqueta en un eje. Se genera automáticamente si no se proporciona ninguna etiqueta personalizada. Este elemento corresponde a la clase Label.

Título de eje

El título de un eje, que describe lo que el eje representa.

Leyenda

Leyenda de la imagen del gráfico. Puede haber más de una leyenda en una imagen del gráfico. Este elemento corresponde a un elemento de la colección Legend.

Líneas de cuadrícula

Líneas de cuadrícula horizontales y verticales, que normalmente se producen junto con las marcas de paso. Este elemento corresponde a la clase Grid.

Marcas de paso

Marcas de paso en los ejes, que normalmente se producen junto con las líneas de cuadrícula. Este elemento corresponde a la clase TickMark.

Etiqueta

Una etiqueta que describe un punto de datos.

Tipos:

Gráficos de columnas:

Muestra los cambios que han sufrido los datos en el transcurso de un período de tiempo determinado o ilustra las comparaciones entre elementos.
Un gráfico de columnas muestra una serie como un conjunto de barras verticales agrupadas por categorías. Los gráficos de columnas resultan de gran utilidad para mostrar los cambios que se producen en los datos a lo largo del tiempo o para ilustrar comparaciones entre elementos. El gráfico de columnas sencillo está estrechamente relacionado con el gráfico de barras, que muestra las series como conjuntos de barras horizontales, y con el gráfico de intervalos de columnas, que muestra las series como conjuntos de barras verticales con puntos iniciales y finales que varían.

Variaciones de un gráfico de columnas

• Columna apilada. Gráfico de columnas donde varias series se apilan verticalmente. Si solo hay una serie en el gráfico; la columna apilada se mostrará igual que un gráfico de columnas.
• Columna 100% apilada. Gráfico de columnas donde varias series se apilan verticalmente para ajustarse al 100% del área del gráfico. Si solo hay una serie en el gráfico, todas las barras de columna se ajustarán al 100% del área del gráfico.
• Columna clúster 3D. Gráfico de columnas que muestra series individuales en filas independientes en un gráfico 3D.
• Cilindro 3D. Gráfico de columnas cuyas barras tienen forma de cilindro en un gráfico 3D.
• Histograma. Gráfico de columnas que se calcula para que las barras se organicen en una distribución normal.
• Pareto. Gráfico de columnas cuyas barras se organizan de mayor a menor.

Gráficos de líneas:


Los gráficos de líneas muestran una serie como un conjunto de puntos conectados mediante una sola línea. Los gráficos de líneas se usan para representar grandes cantidades de datos que tienen lugar durante un período continuado de tiempo.Muestran las tendencias en los datos a intervalos idénticos.

Variaciones

• Línea suavizada. Gráfico de líneas que usa una línea curva en lugar de una línea normal.
• Línea escalonada. Gráfico de líneas que usa una línea escalonada en lugar de una línea normal. La línea escalonada conecta puntos mediante una línea que adopta el aspecto de los peldaños de una escalera.

Gráficos Circulares:



Muestran el tamaño proporcional de los elementos que conforman una serie de datos, en función de la suma de los elementos. Siempre mostrará una única serie de datos y es útil cuando se desea destacar un elemento significativo.

Los gráficos circulares y los gráficos de anillos muestran los datos como una proporción del total. Los gráficos circulares se usan normalmente para realizar comparaciones entre grupos. Los gráficos circulares y de anillos, junto con los gráficos piramidales y de embudo, forman parte de un grupo de gráficos conocidos como gráficos de formas. Los gráficos de formas no tienen ejes. Cuando se coloca un campo numérico en un gráfico de formas, el gráfico calcula el porcentaje de cada valor en relación con el total.
En la ilustración siguiente se muestra un gráfico circular 3D con etiquetas de datos a las que se ha dado formato de porcentaje. La leyenda está centrada en el lado derecho.

Variaciones

• Círculo seccionado: gráfico circular cuyos segmentos están separados del centro del círculo. Además del gráfico circular seccionado, en el que todos los segmentos están separados, también puede crear un gráfico de segmento seccionado, en el que hay un solo segmento separado.
• Anillos: gráfico circular con un espacio abierto en el centro.
• Anillo seccionado: gráfico de anillos donde todos los segmentos están separados del centro del anillo.
• Circular 3D: gráfico circular al que se ha aplicado un estilo 3D.
• Círculo seccionado 3D: gráfico circular seccionado al que se ha aplicado un estilo 3D.

Gráficos de Barras:

Un gráfico de barras muestra las series como conjuntos de barras horizontales. El gráfico de barras sencillo está estrechamente relacionado con el gráfico de columnas, que muestra las series como conjuntos de barras verticales, y con el gráfico de intervalos de barras, que muestra las series como conjuntos de barras horizontales con puntos iniciales y finales que varían.

El gráfico de barras es el único tipo de gráfico que muestra los datos horizontalmente. Por esta razón, se usa habitualmente para representar datos que se producen a lo largo del tiempo, con una fecha de inicio y otra de finalización.

El gráfico de barras se adapta perfectamente a estos datos porque las tres series comparten un período de tiempo común, lo que permite llevar a cabo comparaciones válidas.

Variaciones del gráfico de barra

• Barra apilada: gráfico de barras donde varias series se apilan verticalmente. Si solo hay una serie en el gráfico, el gráfico de barra apilada se mostrará igual que un gráfico de barras.
• Barra 100% apilada: gráfico de barras donde varias series se apilan verticalmente para ajustarse al 100% del área del gráfico. Si solo hay una serie en el gráfico, todas las barras se ajustarán al 100% del área del gráfico.
• Barra 3D clúster: gráfico de barras que muestra series individuales en filas independientes en un gráfico 3D.
• Cilindro 3D: gráfico de barras 3D en el que las barras tienen forma de cilindros.

Gráficos de áreas:
Un gráfico de áreas muestra una serie como un conjunto de puntos conectados por una línea, y con toda el área rellenada por debajo de la línea. Para obtener más información acerca de cómo agregar datos a un gráfico de áreas.

En la ilustración siguiente se muestra un ejemplo de gráfico de área apilada. Los datos se adaptan perfectamente a un gráfico de área apilada porque en él se pueden mostrar los totales para todas las series y la proporción con la que cada serie contribuye al total.

Variaciones

• Área apilada. Gráfico de áreas donde varias series se apilan verticalmente. Si solo hay una serie en el gráfico, el gráfico de área apilada se mostrará igual que un gráfico de áreas.
• Área 100% apilada. Gráfico de áreas donde varias series se apilan verticalmente para ajustarse a la totalidad del área del gráfico. Si solo hay una serie en el gráfico, el gráfico de área apilada se mostrará igual que un gráfico de áreas.
• Área suavizada. Gráfico de áreas donde los puntos de datos se conectan mediante una línea suavizada en lugar de una línea normal. Use un gráfico de área suavizada en lugar de un gráfico de áreas cuando esté más interesado en mostrar tendencias que en mostrar los valores de los puntos de datos individuales.

Gráficos Dispersión:

Muestran la relación entre los valores numéricos de varias serie de datos o trazan dos grupos de números como una única serie de coordenadas XY. Este tipo de gráfico se suele usar para datos científicos.
Un gráfico de dispersión muestra una serie como un conjunto de puntos. Los valores se representan mediante la posición de los puntos en el gráfico. Las categorías se representan mediante distintos marcadores en el gráfico. Los gráficos de dispersión suelen usarse para comparar datos agregados de las categorías

Variaciones

• Burbuja. Los gráficos de burbujas muestran la diferencia entre dos valores de un punto de datos basándose en el tamaño de la burbuja. Cuanto mayor sea la burbuja, mayor será la diferencia entre los dos valores.
• Burbuja 3D. Gráfico de burbujas mostrado en tres dimensiones.

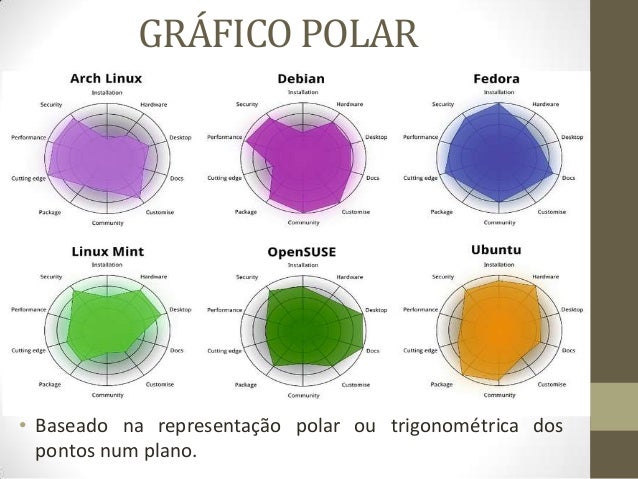

Gráficos polares:

Un gráfico polar muestra una serie como un conjunto de puntos agrupados por categorías en un círculo de 360 grados. Los valores se representan por la longitud de los puntos con relación al centro del círculo. Cuanto más lejos del centro esté el punto, mayor será su valor. Las etiquetas de las categorías se muestran en el perímetro del gráfico.

Variaciones

• Gráfico radial. Un gráfico radial muestra una serie como una línea o un área circular. A diferencia del gráfico polar, el gráfico radial no muestra los datos en función de las coordenadas polares.

Gráficos de intervalos:

un tipo de gráfico de intervalos muestra un conjunto de puntos de datos en el que cada uno de ellos se define mediante varios valores para la misma categoría. Los valores se representan mediante el alto de los marcadores con relación al eje de valores. Las etiquetas de las categorías se muestran en el eje de categorías. El gráfico de intervalos sencillo rellena el área situada entre el valor superior y el valor inferior de cada punto de datos.

En la ilustración siguiente se muestra un gráfico de intervalos sencillo con tres series.

Variaciones

• Intervalo suavizado. Un gráfico de intervalos suavizado muestra las líneas curvas en lugar de rectas.
• Intervalo de columnas. Un gráfico de intervalos de columnas usa columnas en lugar de áreas para mostrar los intervalos.
• Intervalo de barras. Un gráfico de intervalos de barras usa barras en lugar de áreas para mostrar los intervalos.

Gráficos de formas:

Los gráficos de formas muestran los datos de valores como porcentajes de un total. Los gráficos de formas se usan normalmente para mostrar comparaciones proporcionales entre distintos valores de un conjunto. Las categorías se representan mediante segmentos individuales de la forma. El tamaño del segmento lo determina el valor. Los gráficos de formas son similares en cuanto a uso a los gráficos circulares, excepto en que los primeros ordenan las categorías de mayor a menor.

Un gráfico de embudo muestra los valores como proporciones que van decreciendo de forma progresiva. El tamaño del área lo determina el valor de la serie como un porcentaje del total de todos los valores. Por ejemplo, puede usar un gráfico de embudo para mostrar las tendencias de los visitantes de un sitio web. Es probable que el gráfico de embudo muestre un área amplia en la parte superior para indicar que la página más visitada es la página principal, y que las demás áreas sean proporcionalmente menores.

Variaciones

• Pirámide: gráfico que muestra datos proporcionales y tiene forma de pirámide.

Gráficos de cotizaciones:

Los gráficos de cotizaciones están diseñados específicamente para datos financieros o científicos que usen hasta cuatro valores por punto de datos. Estos valores se corresponden con los valores máximo, mínimo, de apertura y de cierre que se usan para trazar datos de acciones financieras. Este tipo de gráfico muestra los valores de apertura y de cierre mediante marcadores, que son normalmente líneas o triángulos. En el ejemplo siguiente, los marcadores de la izquierda muestran los valores de apertura y los marcadores de la derecha muestran los valores de cierre.

Variaciones

• Vela japonesa. El gráfico de vela japonesa es una variante especializada del gráfico de cotizaciones, en el que se usan cuadros para mostrar el intervalo existente entre los valores de apertura y de cierre. Al igual que el gráfico de cotizaciones, el gráfico de vela japonesa puede mostrar hasta cuatro valores por punto de datos.
